Memasang Expander Beam adalah proses penting yang memerlukan perancangan dan pelaksanaan yang teliti. Sebagai pembekal Expander Beam, saya telah menyaksikan secara langsung pentingnya pemasangan yang betul untuk memastikan prestasi yang optimum dan panjang umur peralatan. Dalam catatan blog ini, saya akan membimbing anda melalui proses langkah demi langkah memasang penyamar rasuk, menawarkan pandangan dan petua di sepanjang jalan.
Memahami Expander Rasuk
Sebelum menyelam ke dalam proses pemasangan, adalah penting untuk mempunyai pemahaman asas tentang apa yang menjadi penyokong rasuk dan bagaimana ia berfungsi. Ekspander rasuk adalah peranti optik yang meningkatkan diameter rasuk laser sambil mengekalkan kolimasi. Ini dicapai melalui gabungan kanta yang menyesuaikan perbezaan dan konvergensi rasuk. Pengembara rasuk biasanya digunakan dalam pelbagai aplikasi, termasuk pemprosesan bahan laser, mikroskopi, dan telekomunikasi.
Terdapat pelbagai jenis pengusaha rasuk yang terdapat di pasaran, masing -masing direka untuk panjang gelombang dan aplikasi tertentu. Sebagai contoh,Expander Beam CO2khusus disesuaikan untuk digunakan dengan laser CO2, yang beroperasi pada panjang gelombang 10.6 mikrometer. Pengembara rasuk ini biasanya diperbuat daripada bahan -bahan yang telus pada panjang gelombang ini, seperti zink selenide.
TheZoom Beam ExpanderMenawarkan pembesaran berubah -ubah, membolehkan pengguna menyesuaikan diameter rasuk seperti yang diperlukan. Jenis penyamar rasuk ini sesuai untuk aplikasi di mana saiz rasuk perlu diubah dengan kerap.

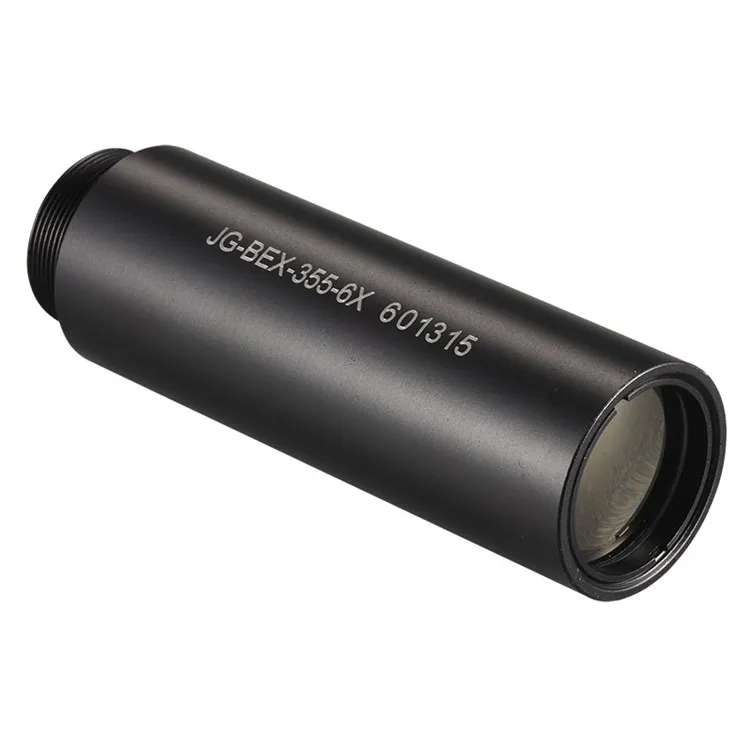

The355nm Beam Expanderdireka untuk digunakan dengan laser yang beroperasi pada panjang gelombang 355 nanometer. Pengembara rasuk ini biasanya digunakan dalam aplikasi seperti penanda laser dan micromachining.
Persediaan pra-pemasangan
Keselamatan Pertama
Keselamatan harus selalu menjadi keutamaan anda ketika bekerja dengan laser dan peralatan optik. Sebelum memulakan proses pemasangan, pastikan anda mempunyai peralatan keselamatan yang sesuai, seperti kacamata keselamatan laser yang dinilai untuk panjang gelombang laser anda. Biasakan diri anda dengan prosedur keselamatan laser dan pastikan semua kakitangan di sekitar menyedari bahaya yang berpotensi.
Kumpulkan alat yang diperlukan
Anda memerlukan beberapa alat asas untuk memasang Expander Beam. Ini mungkin termasuk pemutar skru, perengkuh Allen, dan tahap. Pastikan anda mempunyai semua alat dalam jangkauan sebelum anda memulakan pemasangan.
Pilih lokasi yang betul
Pilih lokasi yang sesuai untuk Expander Beam. Ia harus menjadi permukaan yang stabil yang bebas daripada getaran dan faktor persekitaran yang boleh menjejaskan prestasi peralatan. Lokasi juga harus menyediakan akses mudah untuk penyelenggaraan dan penjajaran.
Periksa penyokong rasuk
Sebelum pemasangan, periksa dengan teliti pengangkut rasuk untuk sebarang tanda kerosakan atau kecacatan. Semak kanta untuk calar atau ketidaksempurnaan lain, dan pastikan semua komponen diikat dengan selamat.
Langkah pemasangan
Memasang penyerang rasuk
Langkah pertama dalam proses pemasangan adalah untuk melancarkan pengangkut rasuk ke bangku optik atau platform pemasangan. Kebanyakan pengusaha rasuk datang dengan kurungan atau lubang pemasangan yang membolehkan mereka mudah dilampirkan ke platform. Gunakan skru atau bolt yang sesuai untuk mengamankan pengangkut rasuk di tempat, pastikan ia adalah tahap dan selaras dengan laluan rasuk laser.
Menyelaraskan Expander Rasuk
Sebaik sahaja penyamar rasuk dipasang, langkah seterusnya adalah untuk menyelaraskannya dengan rasuk laser. Ini adalah langkah kritikal yang memerlukan ketepatan dan kesabaran. Mulailah dengan menghidupkan laser dan membolehkannya memanaskan badan selama beberapa minit. Kemudian, gunakan profiler rasuk atau sekeping kertas untuk memvisualisasikan rasuk laser.
Laraskan kedudukan penyamar rasuk supaya rasuk laser melewati pusat apertur input. Anda mungkin perlu menggunakan skru pelarasan atau tombol pada penyamar rasuk untuk membuat penyesuaian yang baik pada kedudukannya. Sebaik sahaja rasuk itu berpusat, periksa rasuk output untuk memastikan ia disusun dan mempunyai diameter yang dikehendaki.
Menyambungkan Expander Rasuk
Jika penyokong rasuk anda memerlukan sambungan elektrik, seperti untuk menggerakkan mekanisme zum bermotor, pastikan untuk menyambungkan kabel dengan selamat. Ikuti arahan pengeluar untuk pendawaian sambungan untuk mengelakkan sebarang bahaya elektrik.
Menguji penyerang rasuk
Selepas pemasangan dan penjajaran selesai, sudah tiba masanya untuk menguji penyamar rasuk. Gunakan meter kuasa untuk mengukur kuasa rasuk input dan output untuk memastikan tiada kehilangan kuasa yang ketara. Semak kualiti rasuk menggunakan profiler rasuk untuk mengesahkan bahawa rasuk itu collimated dan mempunyai diameter yang betul.
Penyelesaian masalah
Walaupun dengan pemasangan yang teliti, anda mungkin menghadapi beberapa masalah dengan pengangkut balok. Berikut adalah beberapa masalah biasa dan penyelesaiannya:
Beam tidak berpusat
Jika rasuk tidak berpusat di aperture input atau output, periksa penjajaran pengangkut rasuk. Pastikan pemasangan adalah selamat dan skru pelarasan betul -betul diperketatkan. Anda mungkin perlu menyelaraskan semula Expander Beam menggunakan langkah-langkah yang digariskan di atas.
Kehilangan kuasa
Sekiranya terdapat kehilangan kuasa yang ketara antara rasuk input dan output, periksa kanta untuk kotoran atau kerosakan. Bersihkan lensa menggunakan kain bebas serat dan penyelesaian pembersihan yang sesuai. Jika kanta rosak, mereka mungkin perlu diganti.
Divergensi Beam
Sekiranya rasuk output menyimpang lebih daripada yang dijangkakan, periksa penjajaran kanta dalam penyamar rasuk. Pastikan kanta duduk dengan betul dan tidak ada halangan dalam laluan rasuk.
Penyelenggaraan dan penjagaan
Untuk memastikan prestasi jangka panjang pengangkut balok anda, penting untuk melakukan penyelenggaraan dan penjagaan yang kerap. Berikut adalah beberapa petua:
- Bersihkan lensa dengan kerap: Gunakan kain bebas dan penyelesaian pembersihan yang sesuai untuk membersihkan kanta. Elakkan menggunakan bahan -bahan kasar yang boleh menggaru kanta.
- Semak pemasangan: Secara berkala periksa pelekap pengangkut rasuk untuk memastikan ia selamat. Kencangkan skru atau bolt yang longgar seperti yang diperlukan.
- Simpan penyedut rasuk dengan betul: Apabila tidak digunakan, simpan pengangkut rasuk dalam persekitaran yang bersih dan kering. Lindungi dari habuk, kelembapan, dan kerosakan fizikal.
Kesimpulan
Memasang Expander Beam adalah proses yang memerlukan perhatian terhadap perincian dan ketepatan. Dengan mengikuti langkah -langkah yang digariskan dalam catatan blog ini, anda dapat memastikan pemasangan yang berjaya dan prestasi optimum pengangkut balok anda. Jika anda mempunyai sebarang pertanyaan atau memerlukan bantuan lanjut, jangan ragu untuk menghubungi kami. Sebagai pembekal Expander yang terkemuka, kami mempunyai kepakaran dan pengalaman untuk membantu anda dengan semua keperluan Expander Rasuk anda. Sama ada anda mencariExpander Beam CO2, aZoom Beam Expander, atau a355nm Beam Expander, kami mempunyai penyelesaian yang tepat untuk anda. Hubungi kami hari ini untuk membincangkan keperluan anda dan memulakan proses perolehan.
Rujukan
- Hecht, Eugene. "Optik." Addison-Wesley, 2002.
- Saleh, Bahaa EA, dan Malvin Carl Teich. "Asas Photonics." Wiley, 2007.
